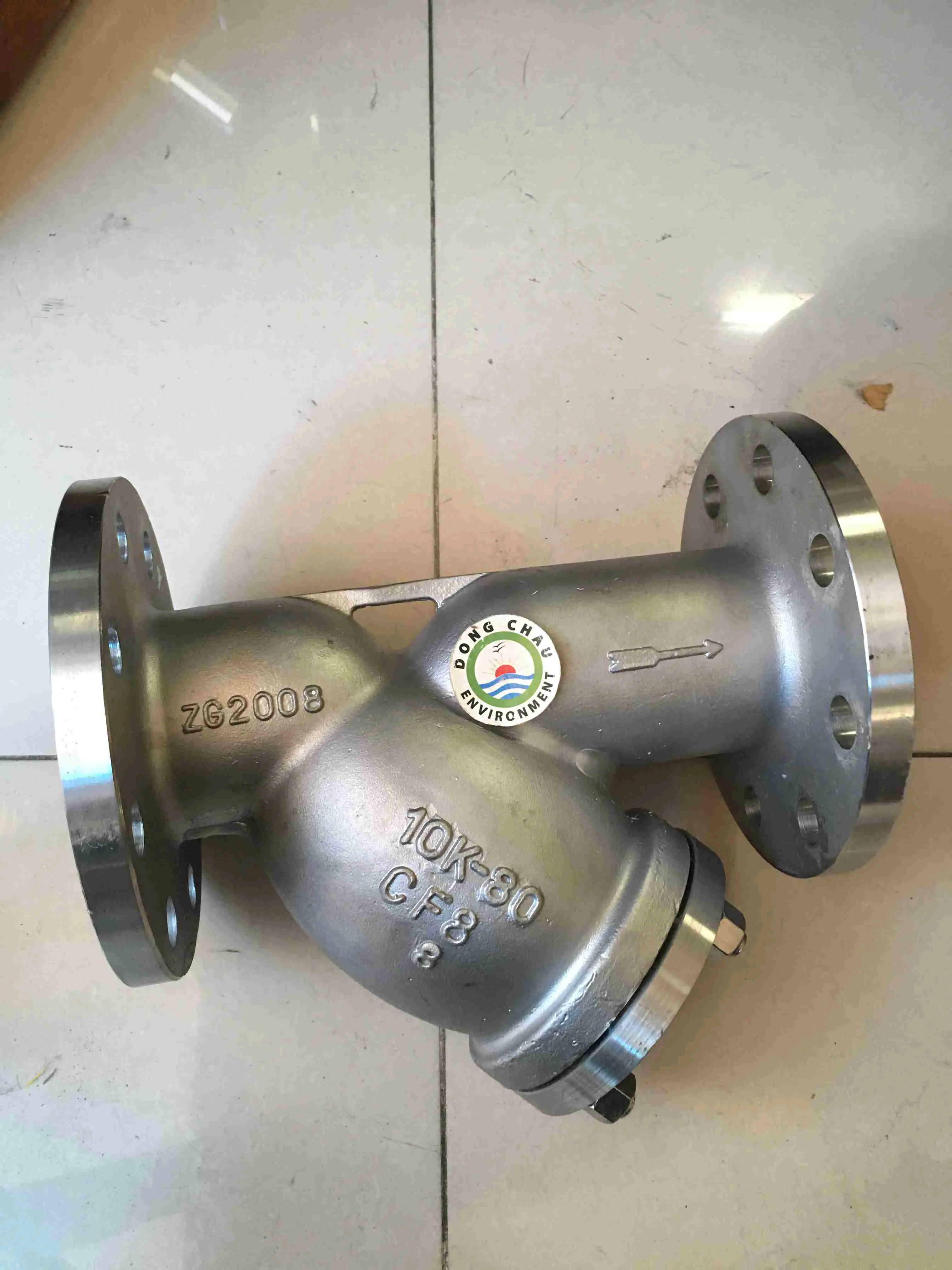

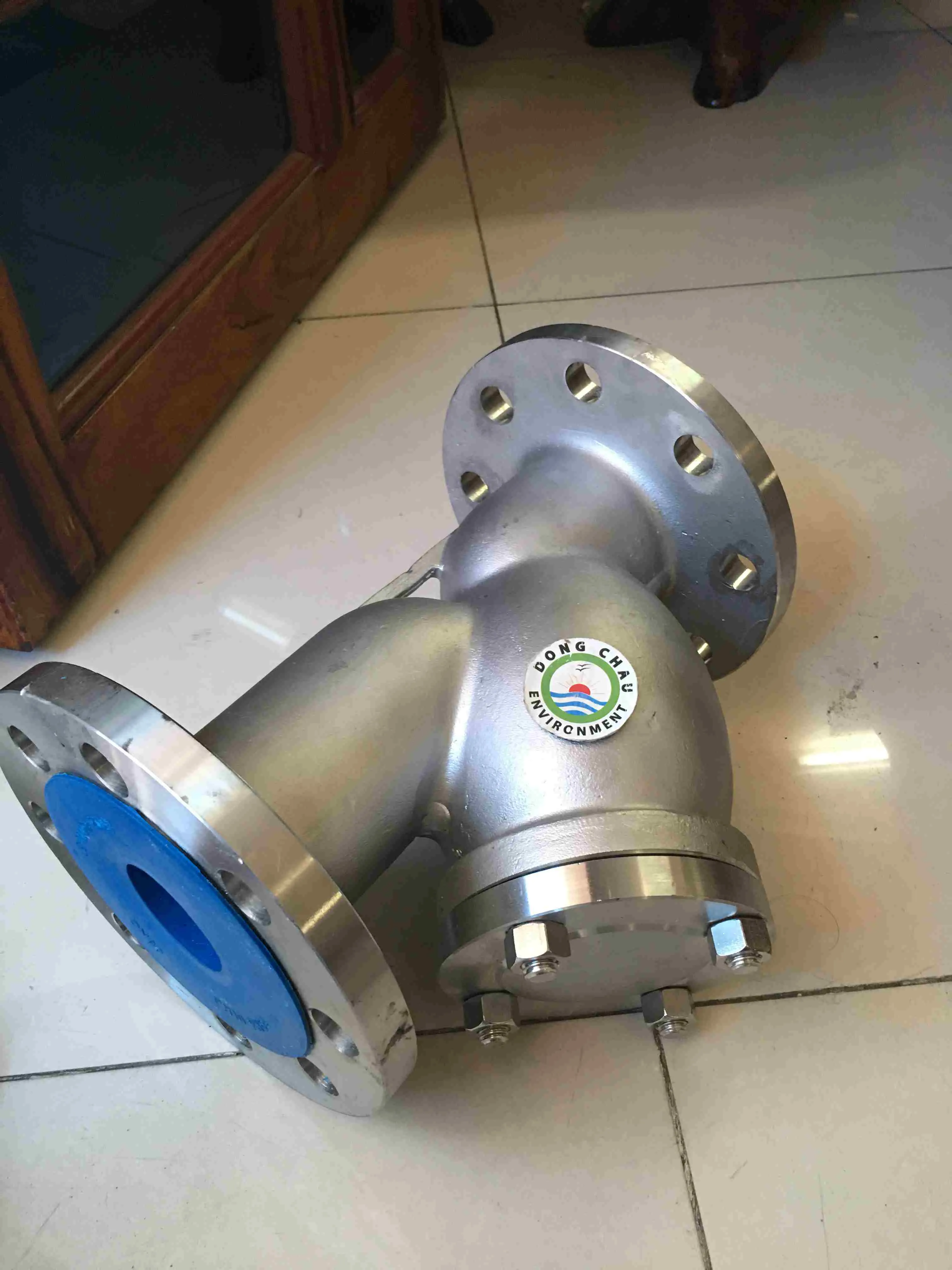

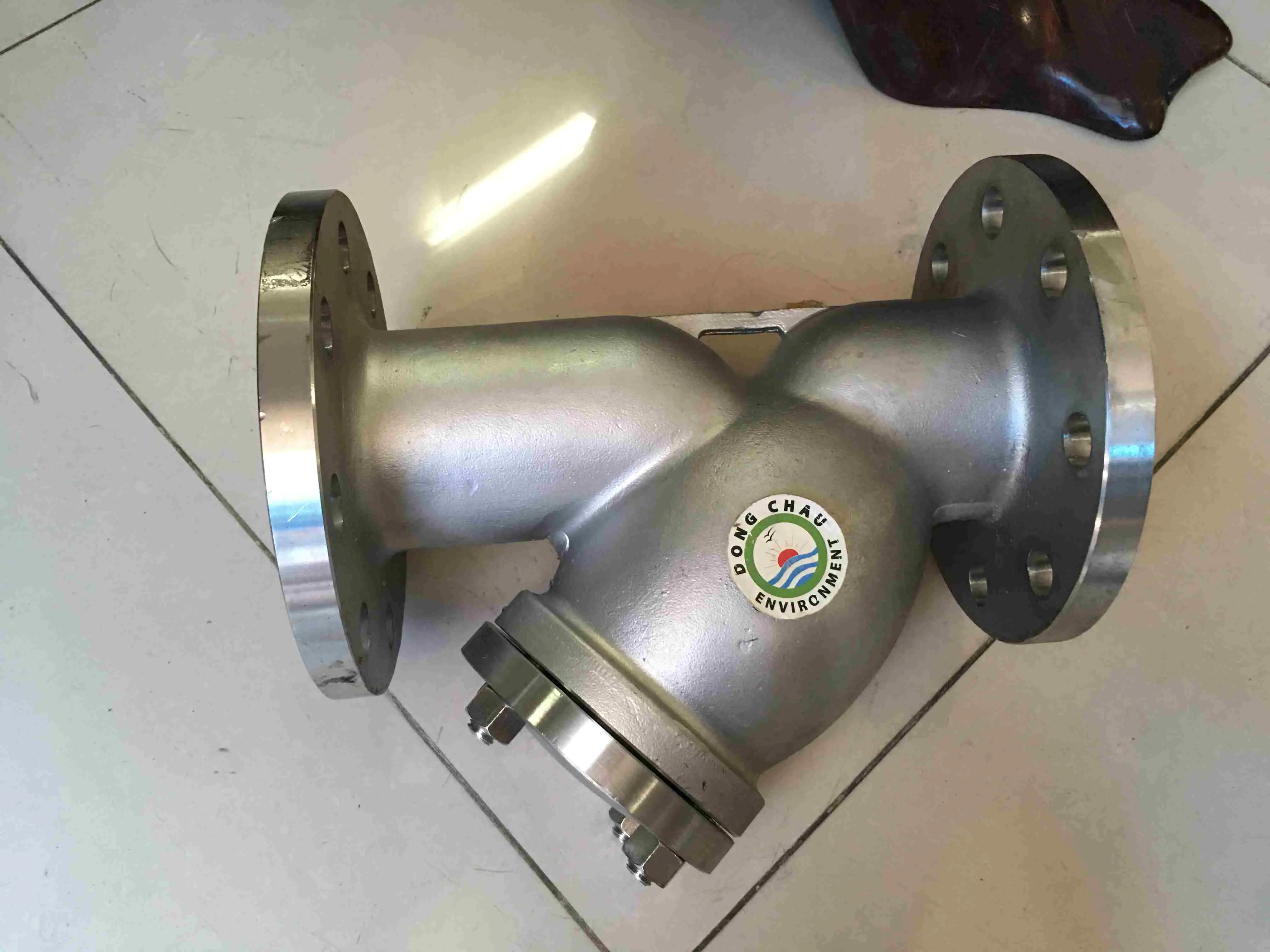

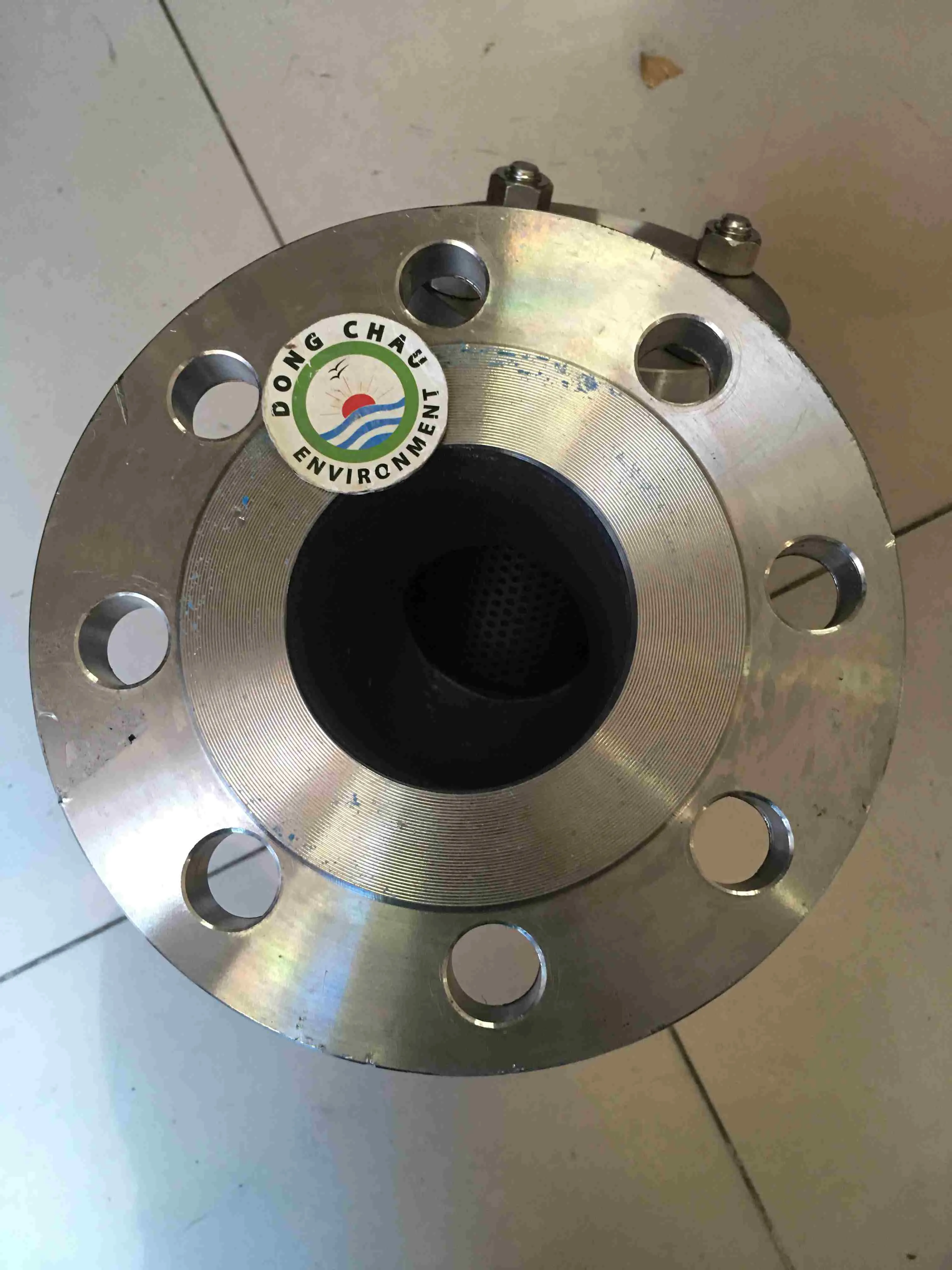

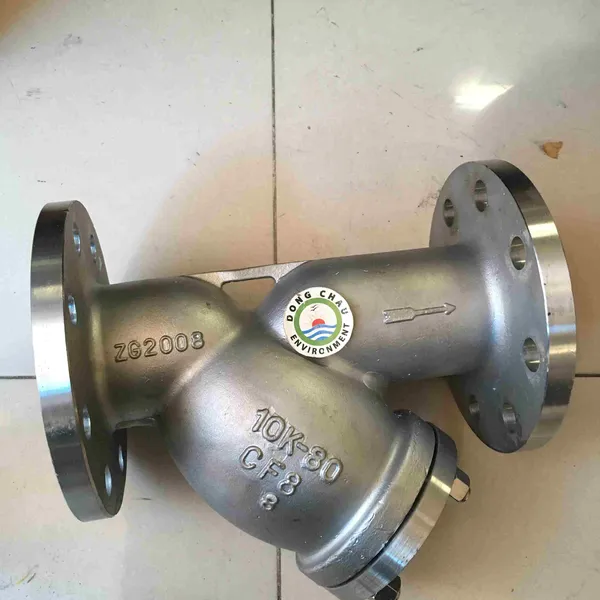

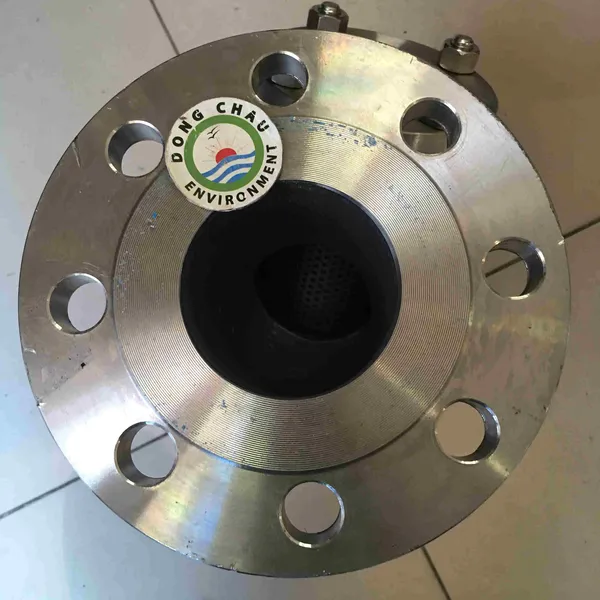

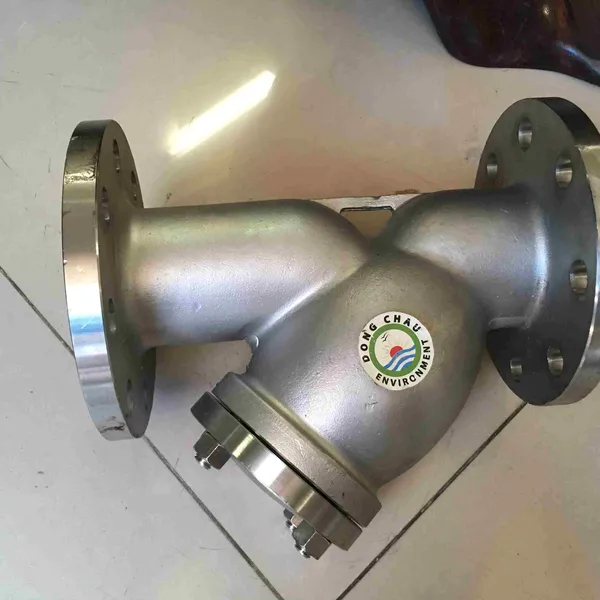

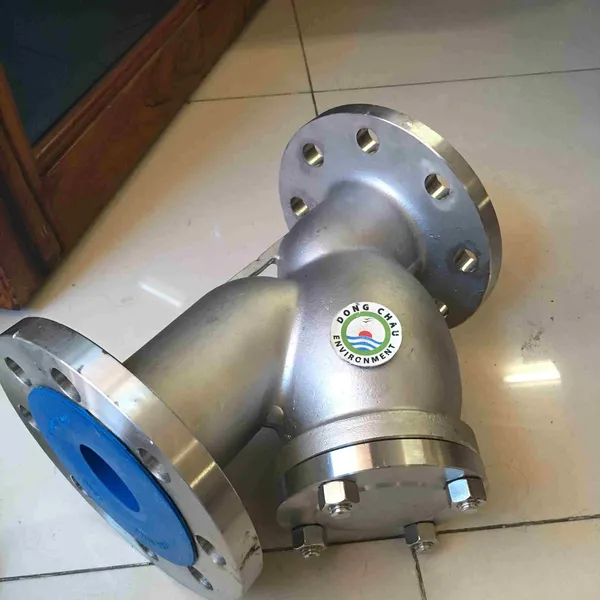

Y-strainer (y lọc) gang DN80

Lọc chữ y gang lắp bích để tách tạp chất nhằm bảo vệ van công nghiệp kitz, yoshitake và các thiết bị đi kèm. Vì do trong quá trình vận hành đường ống, tạp chất lẫn trong lưu chất sẽ làm hư các tấm đệm làm kín hư van nên cần y lọc đi kèm.

Tình trạng:

Còn hàng

Liên hệ

Mô tả

Giới thiệu chung

Y lọc bằng gang DN80 là thiết bị lọc chuyên dụng được thiết kế dạng Y, thân gang đúc chắc chắn và tích hợp mặt bích đồng bộ. Sản phẩm thích hợp cho các hệ thống đường ống yêu cầu độ bền cao và khả năng lọc hiệu quả.

Không chỉ chú trọng đến độ bền và tính an toàn, y lọc gang DN80 còn được phát triển nhằm đáp ứng đa dạng nhu cầu vận hành trong các môi trường khác nhau. Thiết kế linh hoạt cho phép người dùng dễ dàng tùy chỉnh loại lưới lọc, kích thước lỗ hoặc vật liệu phù hợp với đặc thù của từng hệ thống. Nhờ vậy, thiết bị không chỉ giữ vai trò bảo vệ thiết bị đầu cuối mà còn giúp tối ưu hiệu suất vận hành, tăng tuổi thọ cho toàn bộ đường ống và các máy móc phía sau.

Cấu tạo và đặc điểm kỹ thuật

Y lọc DN80 được trang bị lưới lọc bằng thép không gỉ với kích thước lỗ tiêu chuẩn là 0,8 mm, mang lại hiệu quả lọc vượt trội, giữ lại các tạp chất và bảo vệ thiết bị phía sau khỏi nguy cơ hư hỏng do cặn bẩn.

Vật liệu thân: Gang đúc nguyên khối, chịu áp lực và nhiệt tốt.

Mặt bích: Tiêu chuẩn, dễ dàng lắp đặt vào hệ thống đường ống.

Lưới lọc: Thép không gỉ với kích thước lỗ tiêu chuẩn 0,8 mm cho DN80; có thể tùy chọn lưới mắt nhỏ hoặc lớn hơn, cũng như lưới monel cho các nhu cầu đặc biệt.

Nắp lọc: Có thể khoan và tạo ren để lắp van xả cặn hoặc van thoát nước theo yêu cầu khách hàng.

Tiêu chuẩn sản xuất

Sản phẩm y lọc DN80 hoàn toàn tuân thủ Chỉ thị thiết bị áp lực Châu Âu 2014/68/EU, đảm bảo an toàn vận hành và độ tin cậy cao khi sử dụng trong môi trường áp lực lớn. Sản phẩm được gắn dấu CE khi có yêu cầu của đơn vị sử dụng.

Thông số tùy chọn và trực quan hóa Y lọc gang DN80

Dưới đây là bảng tổng hợp các tùy chọn lưới lọc, kích thước đục lỗ và khả năng lắp van xả cặn/thoát nước cho Y lọc gang DN80:

Loại lưới lọc	Kiểu lỗ đục / Mesh	Kích thước áp dụng cho DN80	Khoảng DN áp dụng
Thép không gỉ (Stainless Steel)	Đục lỗ	1,6 mm; 3,0 mm	1,6 mm: DN15–DN803,0 mm: DN15–DN200
Thép không gỉ (Stainless Steel)	Mesh	40, 100, 200	Tùy chọn cho các DN
Monel	Đục lỗ	0,8 mm; 3,0 mm	0,8 mm: DN15–DN803,0 mm: DN15–DN200
Monel	Mesh	100	Tùy chọn cho các DN

Kích cỡ Y lọc	Kích thước van xả cặn (Blowdown)	Kích thước van thoát nước (Drain)
DN50, DN65, DN80, DN100, DN125	1¼"	¾"
DN150, DN200	2"	¾"
DN32, DN40	1"	¾"
DN20, DN25	½"	½"
DN15	¼"	¼"

Lưu ý: Quý khách có thể lựa chọn loại lưới lọc, kích thước lỗ đục hoặc mesh phù hợp với điều kiện vận hành thực tế. Nắp lọc có thể khoan theo kích thước tiêu chuẩn để lắp van xả cặn hoặc van thoát nước, giúp thuận tiện trong quá trình bảo trì và vệ sinh hệ thống.

Chứng nhận và kiểm định

Y lọc bằng gang DN80 có thể cung cấp kèm báo cáo kiểm tra điển hình của nhà sản xuất (Typical Test Report) nhằm minh chứng chất lượng sản phẩm. Lưu ý: Mọi yêu cầu về kiểm định, chứng nhận cần được thông báo ngay khi đặt hàng để được đáp ứng đầy đủ.

Kích thước, chuẩn kết nối và điều kiện thiết kế Y lọc

Kích cỡ và kết nối ống

Kích cỡ danh định (DN)	Mặt bích tiêu chuẩn
DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200	EN 1092 PN16 AS 2129 Table F

Ghi chú: Fig 37 ASME 150 có thể thay thế Fig 33 ASME connection

Fig 37 ASME 150 có thể thay thế Fig 33 ASME connection

Điều kiện thiết kế thân van

Áp suất làm việc tối đa (PMA)	Áp suất vận hành tối đa (PMO)	Nhiệt độ làm việc tối đa (TMA/TMO)	Nhiệt độ làm việc tối thiểu	Áp suất thử thủy lực lạnh tối đa
16 bar g	EN 1092 PN16: 13 bar g (hơi bão hòa) AS 2129 Table F: 13 bar g	300 °C	DN15 tới DN50: -10 °C DN65 tới DN200: 0 °C	24 bar g

Ghi chú: Sản phẩm an toàn khi vận hành dưới điều kiện chân không hoàn toàn

Lưu ý: Sản phẩm đáp ứng đầy đủ các tiêu chuẩn quốc tế về áp suất và nhiệt độ, phù hợp cho nhiều môi trường sử dụng công nghiệp khác nhau.

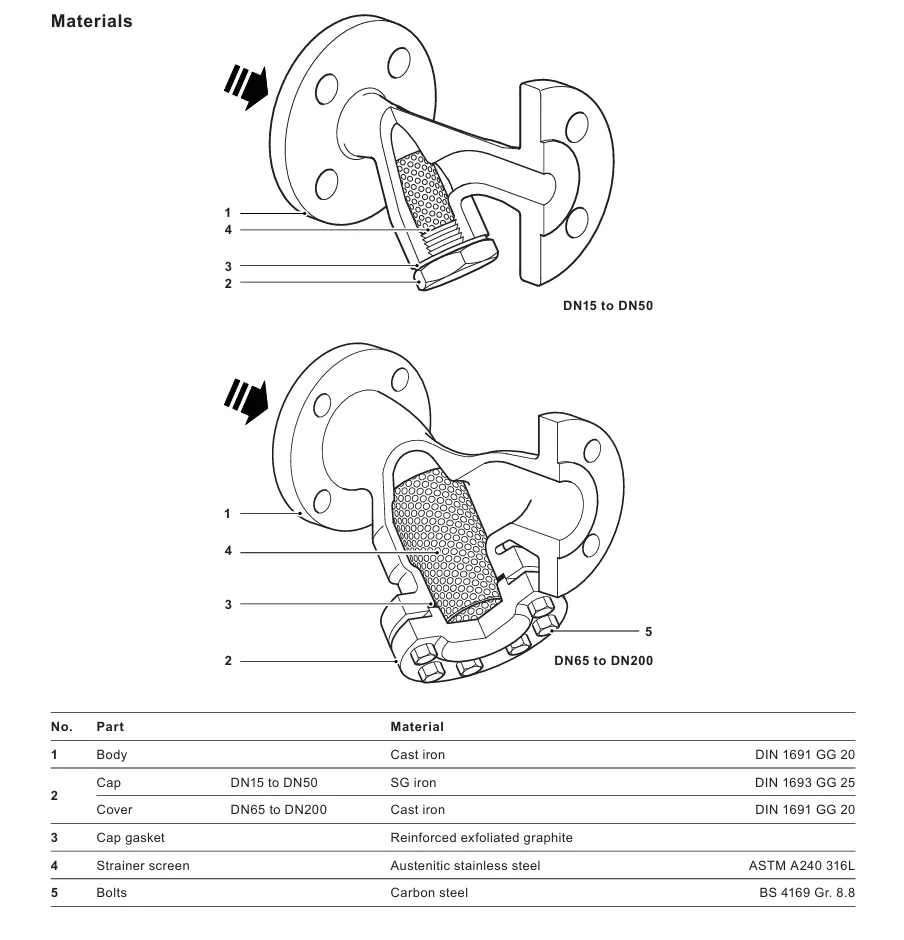

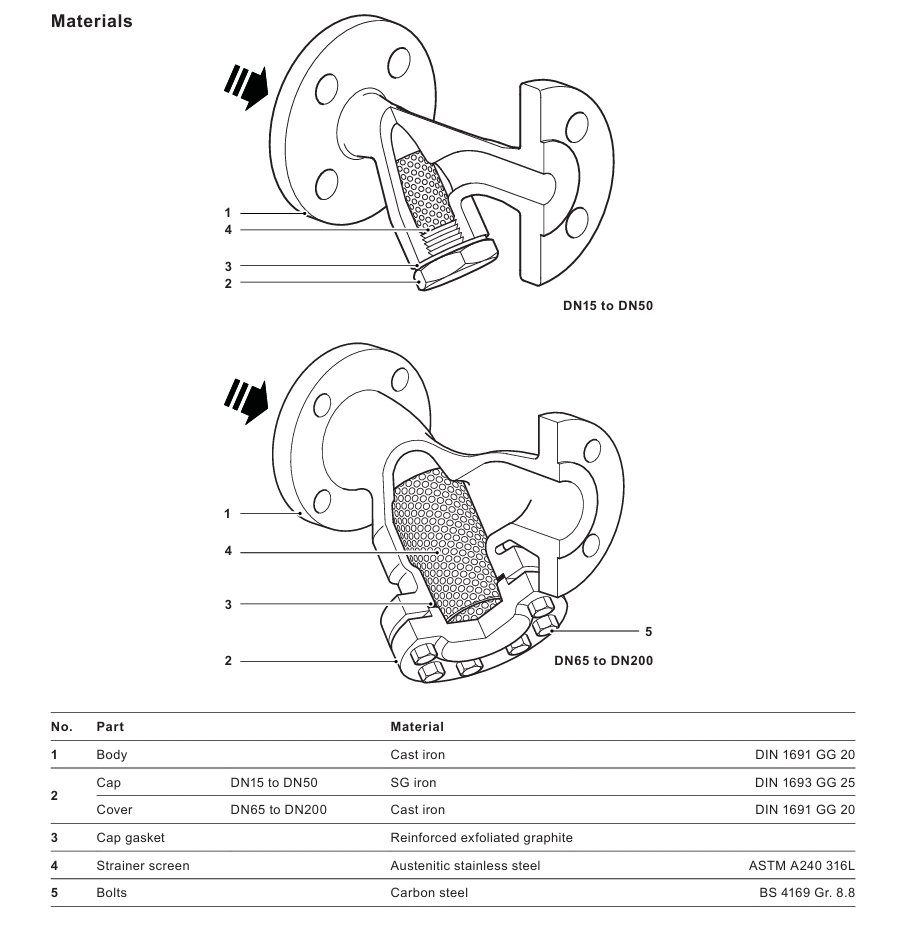

cấu tạo chi tiết Y lọc Gang DN80

Ứng dụng thực tế

Y lọc DN80 bằng gang phù hợp lắp đặt trong hệ thống cấp nước, hơi nóng, dầu, khí nén và nhiều môi trường công nghiệp khác. Thiết bị giúp bảo vệ van, bơm và các thiết bị quan trọng khỏi các loại cặn bẩn, kéo dài tuổi thọ hệ thống và giảm chi phí bảo trì.

Kết luận

Với thiết kế chắc chắn, khả năng lọc hiệu quả và đáp ứng đầy đủ các tiêu chuẩn quốc tế, y lọc bằng gang DN80 là lựa chọn tối ưu cho các hệ thống công nghiệp hiện đại, đảm bảo vận hành an toàn và hiệu quả lâu dài.

Nếu quý khách đang tìm kiếm giải pháp lọc công nghiệp hiệu quả, bền bỉ và đạt chuẩn quốc tế, hãy liên hệ ngay với Đông Châu – nhà phân phối uy tín các sản phẩm lọc công nghiệp đa dạng, từ y lọc, lưới lọc đến phụ kiện chuyên dụng. Chúng tôi cam kết cung cấp sản phẩm chất lượng cao, phù hợp mọi hệ thống nước, dầu, khí nén, giảm thiểu cặn bẩn, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí bảo trì cho doanh nghiệp. Đội ngũ tư vấn chuyên nghiệp luôn sẵn sàng hỗ trợ quý khách lựa chọn giải pháp tối ưu nhất. Liên hệ ngay Đông Châu qua số điện thoại 02862702191 để được tư vấn và nhận báo giá hấp dẫn!
