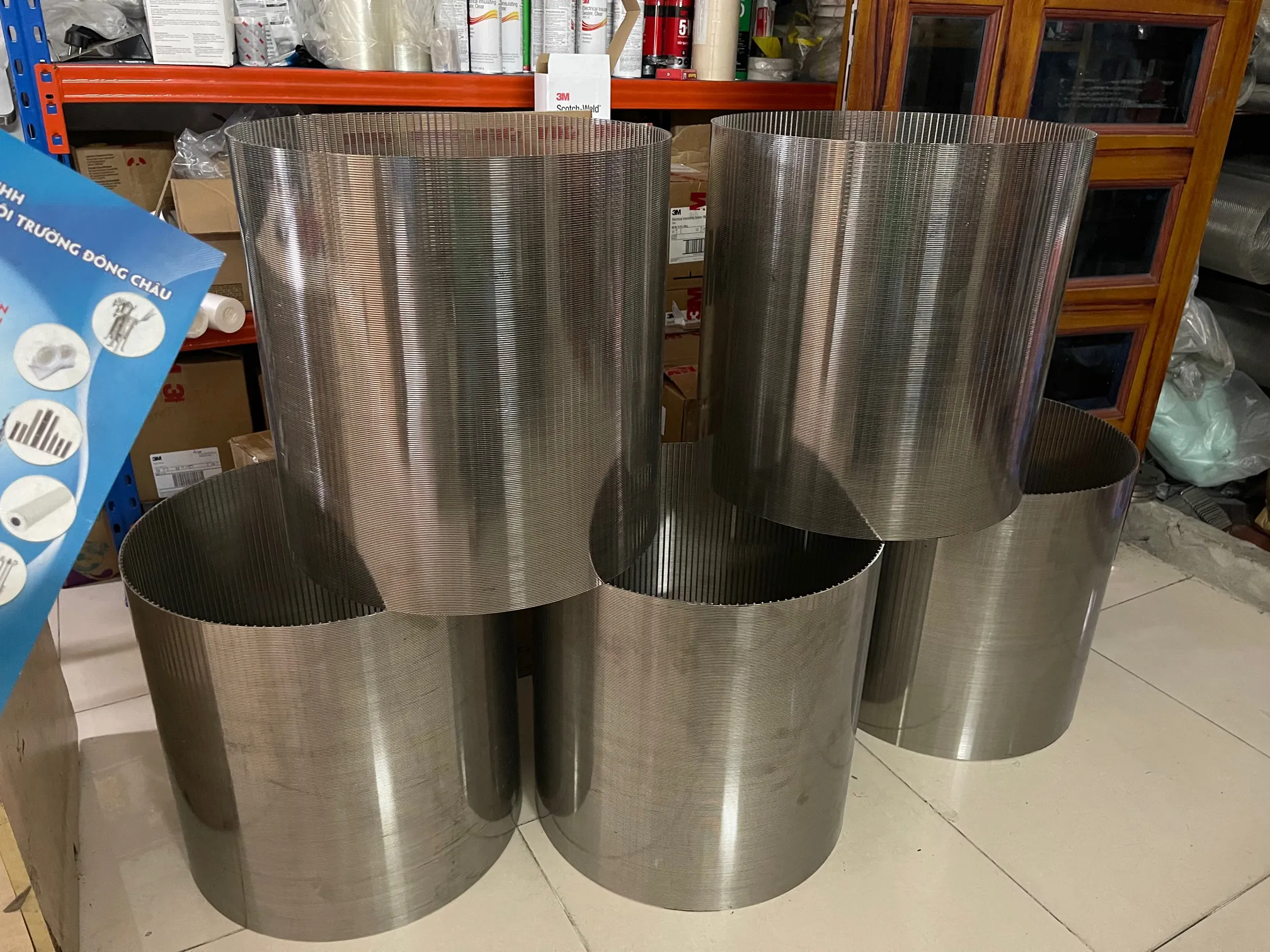

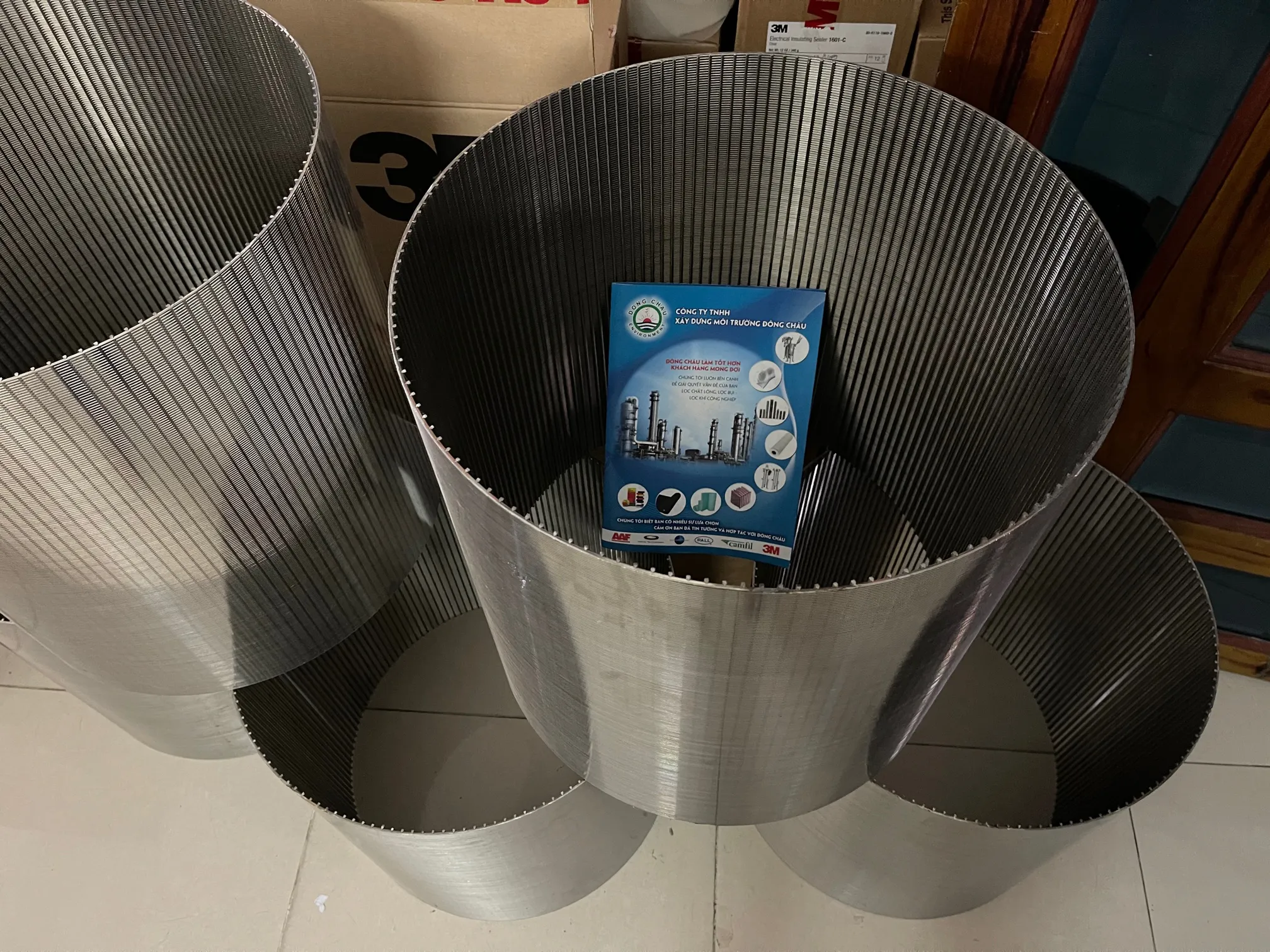

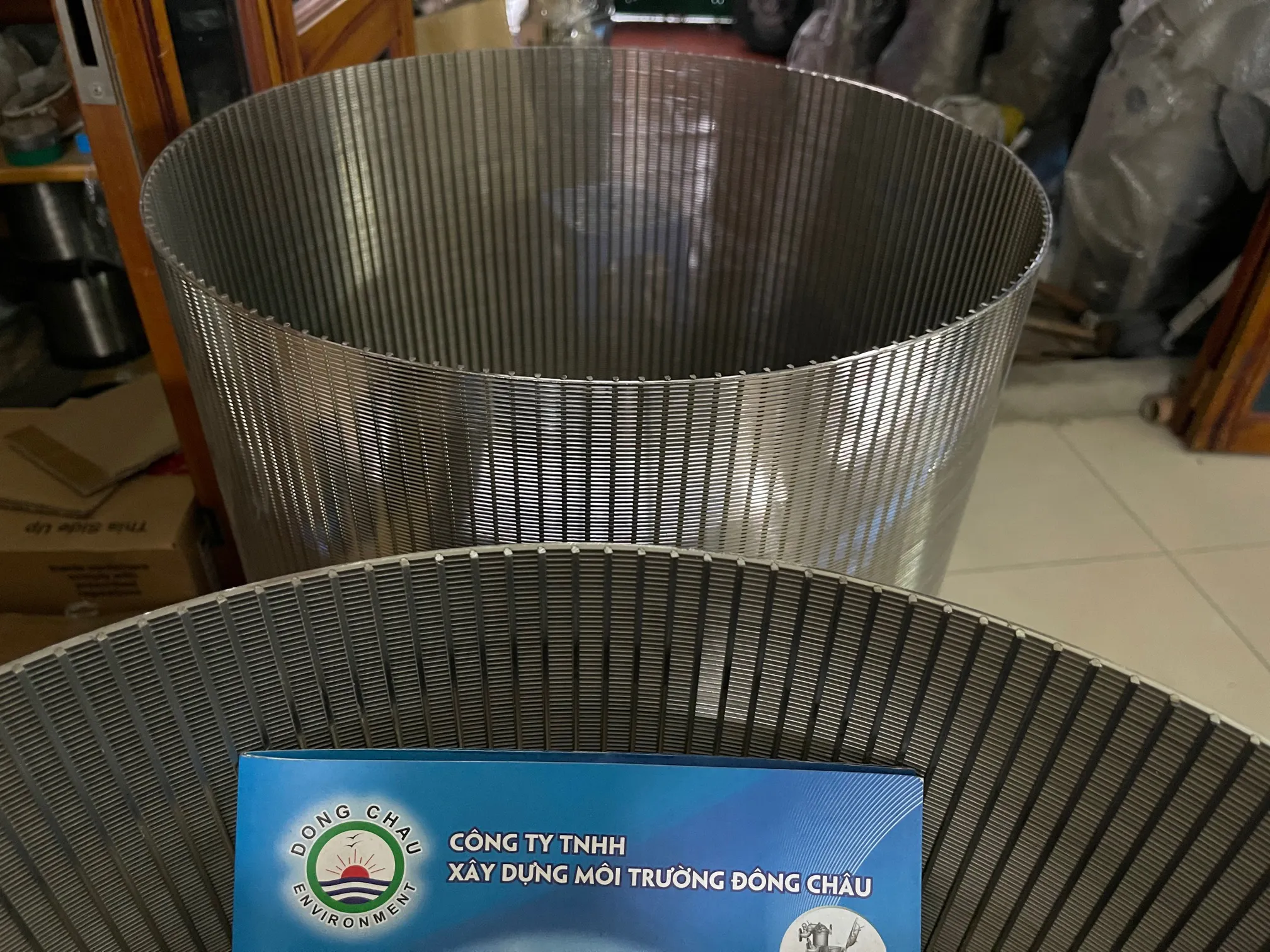

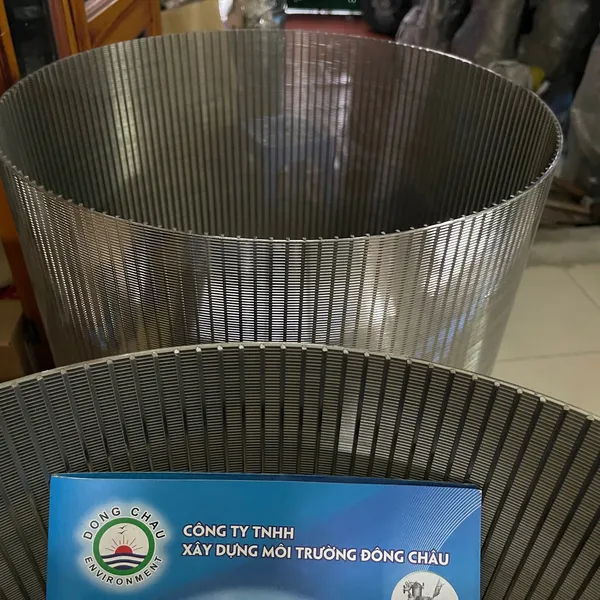

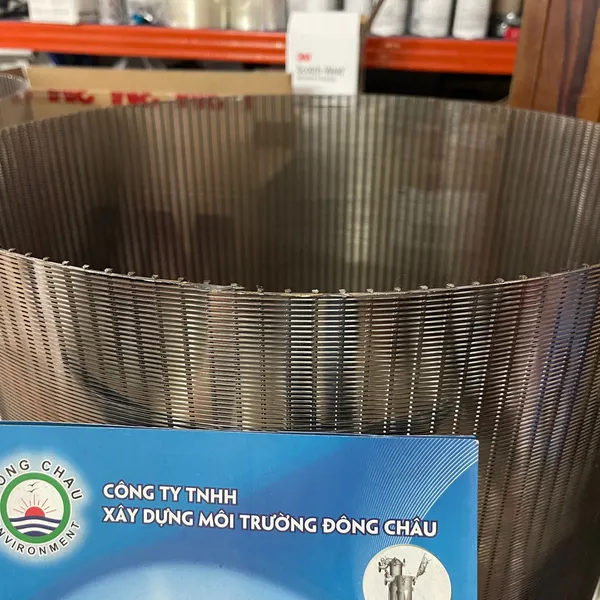

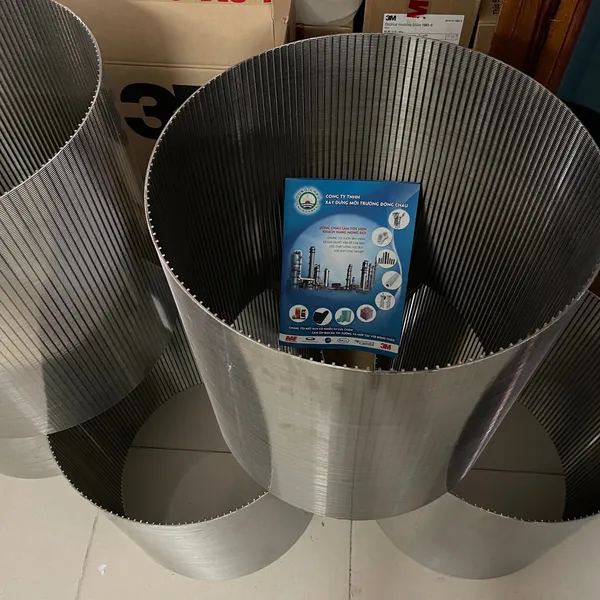

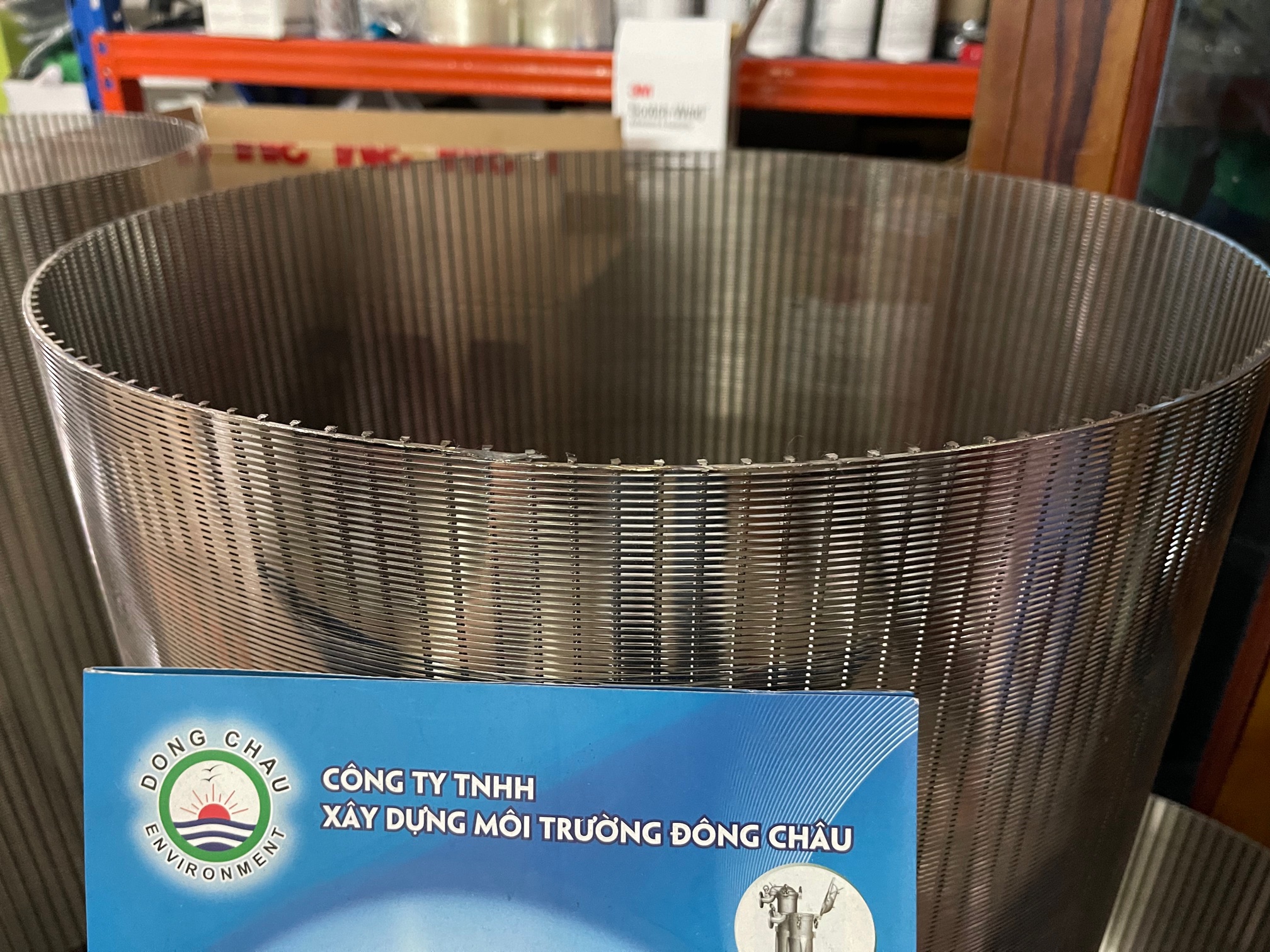

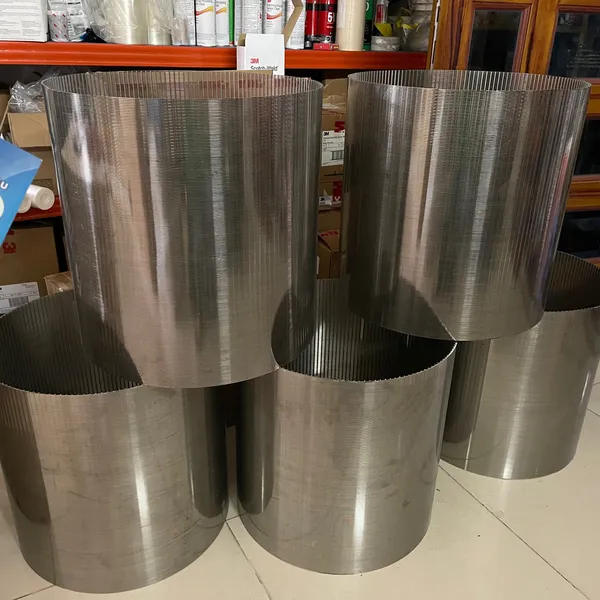

Ống lọc khe OD500mm kiểu Johnson

Ống lọc khe OD500mm kiểu Johnson là thiết bị chuyên dụng được chế tạo từ inox 304, có đường kính ngoài 500mm và chiều dài tùy chỉnh theo yêu cầu. Cấu tạo của ống gồm các thanh inox hình chữ V được hàn cố định đều đặn trên khung xương, tạo thành các khe hở chính xác giúp ngăn chặn rác, cát sỏi và các tạp chất lớn tại miệng thu nước của máy bơm.

Tình trạng:

Còn hàng

Liên hệ

Mô tả

Đặc điểm cấu tạo của ống lọc khe OD500mm

Ống lọc khe OD500mm là sản phẩm được thiết kế chuyên dụng để đáp ứng yêu cầu lọc chất lỏng với độ chính xác cao và độ bền vượt trội. Ống thường có dạng hình trụ với đường kính ngoài 500mm, được cấu tạo từ các dây thép không gỉ hoặc hợp kim chất lượng cao nhằm đảm bảo khả năng chịu lực và kháng ăn mòn vượt trội trong môi trường làm việc khắc nghiệt.

Chất liệu inox 304

Cấu tạo: thanh ngang hình chữ V hàn cố định đều đặn trên thanh xương tạo thành khe hở

Đường kính: 500mm , 600mm x chiều dài cắt theo yêu cầu

Dùng ngăn rác, chặn cát sỏi tại các đầu bơm thu nước cho các công trình xử lý nước cấp, nước thải, giếng bơm dầu

Cấu tạo chuẩn

Dây lọc bao quanh bên ngoài theo hướng chu vi (circumferential wire), kết hợp với các thanh đỡ bên trong chạy dọc trục (axial internal support rods).

Thiết kế này giúp ống lọc đạt được độ bền vững chắc và đảm bảo khe lọc luôn đồng nhất, duy trì hiệu suất lọc ổn định lâu dài.

Ưu điểm vượt trội

Tính kinh tế: Giá thành hợp lý, phù hợp với đa số ứng dụng công nghiệp.

Tính ứng dụng rộng rãi: Có thể sử dụng cho nhiều loại hệ thống lọc nước, hóa chất, dầu khí, xử lý nước thải, v.v.

Khe lọc chính xác: Thiết kế khe lọc đồng đều, cho phép kiểm soát hiệu quả kích thước hạt rắn đi qua.

Phân loại và ứng dụng thực tế

Sản phẩm tiêu biểu

Lõi lọc dạng cartridge

Lọc dạng candle

Ống phân phối (header laterals)

Lưới trống quay (rotating drum screens)

Đầu lọc (nozzles)

Bẫy nhựa (resin traps)

Cấu tạo dây dọc bên ngoài (External Axial Wire - Re-Rolled)

Lõi lọc sử dụng dây dọc bên ngoài với các thanh đỡ chu vi bên trong.

Lợi ích: Dễ dàng vệ sinh bằng các thiết bị cạo chuyển động dọc trục, giúp kéo dài tuổi thọ và duy trì hiệu quả lọc.

Ứng dụng: Các hệ thống lọc tự động.

Kết cấu thanh kênh (Channel Rod Construction)

Sử dụng các kênh chữ U đục lỗ thay cho thanh đỡ bên trong, tùy vào mục đích sử dụng, dòng chảy có thể từ ngoài vào trong (collector) hoặc trong ra ngoài (distributor).

Lợi ích: Tối ưu hóa chức năng thu gom và phân phối, đồng thời thay thế hiệu quả ống lõi đục lỗ truyền thống.

Lĩnh vực ứng dụng

Xử lý nước uống (potable water treatment)

Trao đổi ion (ion exchange)

Lọc trong quá trình tinh chế dầu (oil refining processes)

Ứng dụng ống lọc khe OD500mm trong ngành sản xuất bia, rượu vang và các hệ thống lọc hiện đại

Lọc dạng Candle (Candle Filters)

Lõi lọc dạng candle là thiết bị không thể thiếu trong các hệ thống lọc của ngành sản xuất bia và rượu vang. Với thiết kế dạng hình trụ, các lõi lọc candle có thể linh hoạt thay đổi công suất lọc chỉ bằng cách tăng hoặc giảm số lượng lõi trong một bình lọc, đáp ứng đa dạng nhu cầu về diện tích lọc.

Đường kính nhỏ (thường dưới 50 mm) và chiều dài lớn (trên 1.000 mm) giúp tăng diện tích lọc mà không chiếm nhiều không gian.

Khe lọc rất mịn, từ 25 đến 150 micron tùy ứng dụng cụ thể, đảm bảo hiệu quả loại bỏ cặn bẩn và hạt rắn siêu nhỏ.

Hỗ trợ lọc trực tiếp và có thể sử dụng thêm lớp vật liệu trung gian (như diatomite) để nâng cao hiệu quả.

Dễ dàng mở rộng công suất lọc chỉ bằng cách thay đổi số lượng lõi candle trong bình lọc.

Đầu lọc (Nozzles)

Dòng đầu lọc Johnson Screens giúp tối ưu hóa hiệu suất sử dụng vật liệu lọc nhờ thiết kế chuyên biệt:

Độ bền và khả năng chống ăn mòn vượt trội, thích hợp cho nhiều môi trường hóa chất khác nhau.

Có các tùy chọn vật liệu như inox, ABS, Kynar® phù hợp với yêu cầu của từng hệ thống.

Đường kính tiêu chuẩn 50 mm, khe lọc tiêu chuẩn cho inox là 0,18 mm; đối với ABS và Kynar® là 0,2 mm.

Có thể lắp đặt bằng ren hoặc bu-lông giữ cố định, thuận tiện cho bảo trì và thay thế.

Đầu lọc dùng với ống lọc khe OD500mm

Hệ thống ống phân phối (Screen Lateral Systems)

Ống phân phối (header laterals) gồm nhiều nhánh nhỏ kết nối với ống trung tâm hoặc hub, đảm bảo thu gom hoặc phân phối dòng chảy đồng đều trong hệ thống lọc công nghiệp.

Dòng chảy được phân bổ hoặc thu gom đồng nhất, giúp tối ưu hóa hiệu suất hệ thống.

Cho phép lưu chất di chuyển theo nhiều hướng, linh hoạt cho từng ứng dụng cụ thể.

Khe lọc đa dạng, từ 0,05 mm trở lên, phù hợp cho nhiều loại vật liệu lọc khác nhau.

Đường kính các nhánh có thể từ 20 mm trở lên, đa dạng hóa thiết kế hệ thống.

Thường chế tạo bằng thép không gỉ 300 series, chống ăn mòn và bền bỉ cao.

Kết nối linh hoạt bằng ren, cút nối hoặc mặt bích, dễ dàng tháo lắp, bảo trì.

Hệ thống ống phân phối (Screen Lateral Systems)

Nhờ các đặc điểm trên, ống lọc khe OD500mm và các phụ kiện như lõi candle, đầu lọc nozzle, hệ thống phân phối lateral trở thành lựa chọn lý tưởng cho các nhà máy sản xuất bia, rượu vang, các ứng dụng xử lý nước, hóa chất và lọc công nghiệp hiện đại, không chỉ nâng cao hiệu quả mà còn tiết kiệm chi phí vận hành lâu dài.

Kết luận

Ống lọc khe OD500mm là giải pháp lý tưởng dành cho các nhà máy và hệ thống xử lý nước, hóa chất, dầu khí... nhờ cấu tạo chắc chắn, khe lọc chính xác, dễ dàng vệ sinh và ứng dụng đa dạng. Sản phẩm này góp phần nâng cao hiệu suất và tuổi thọ cho hệ thống lọc, đồng thời tiết kiệm chi phí vận hành cho doanh nghiệp.
